| 原産地： | 中国江蘇省蘇州市 |
| ブランド名： | Yide |
| 型番： | YDM-70Y |
| 認証： | CE |
| 最低注文数量： | 1 |
| 配送時間： | 15日 |

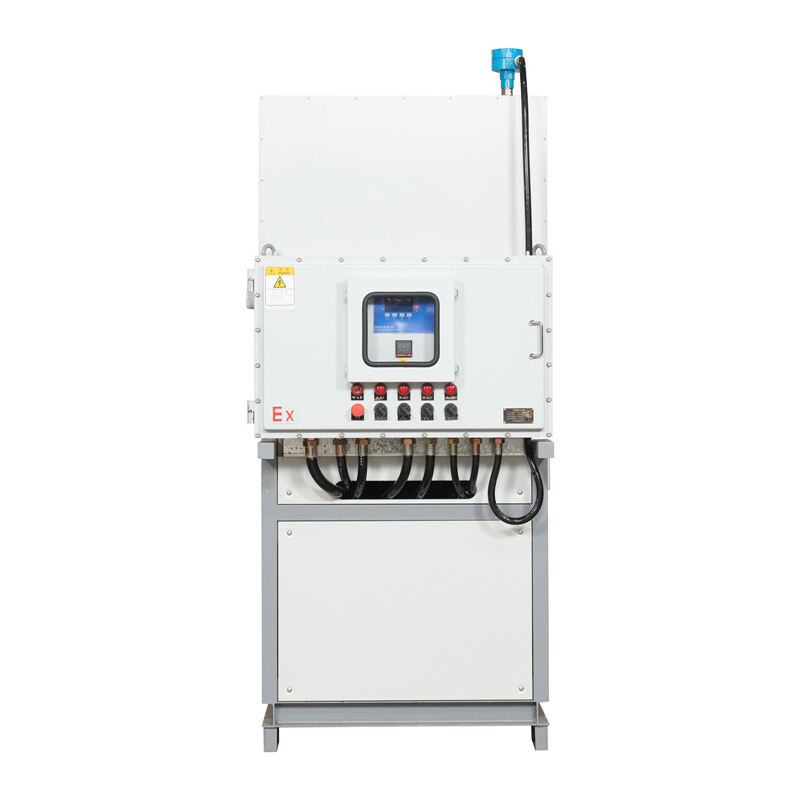

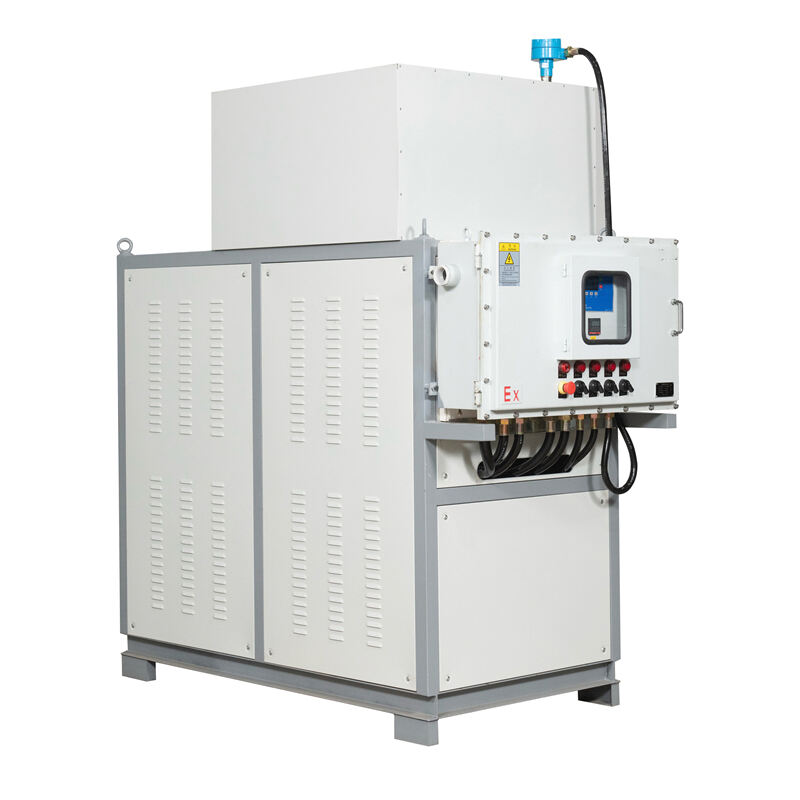

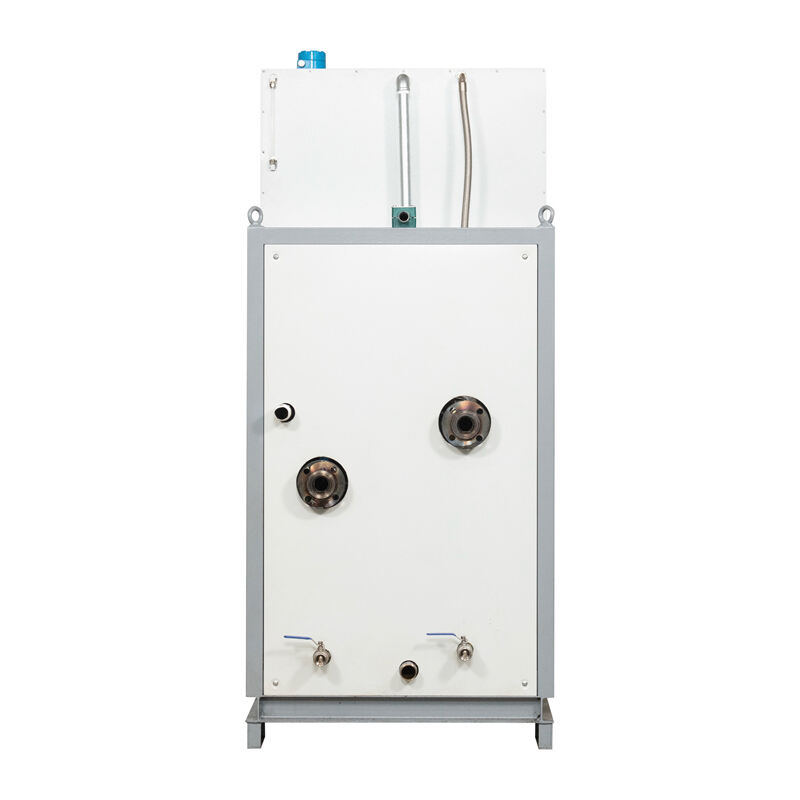

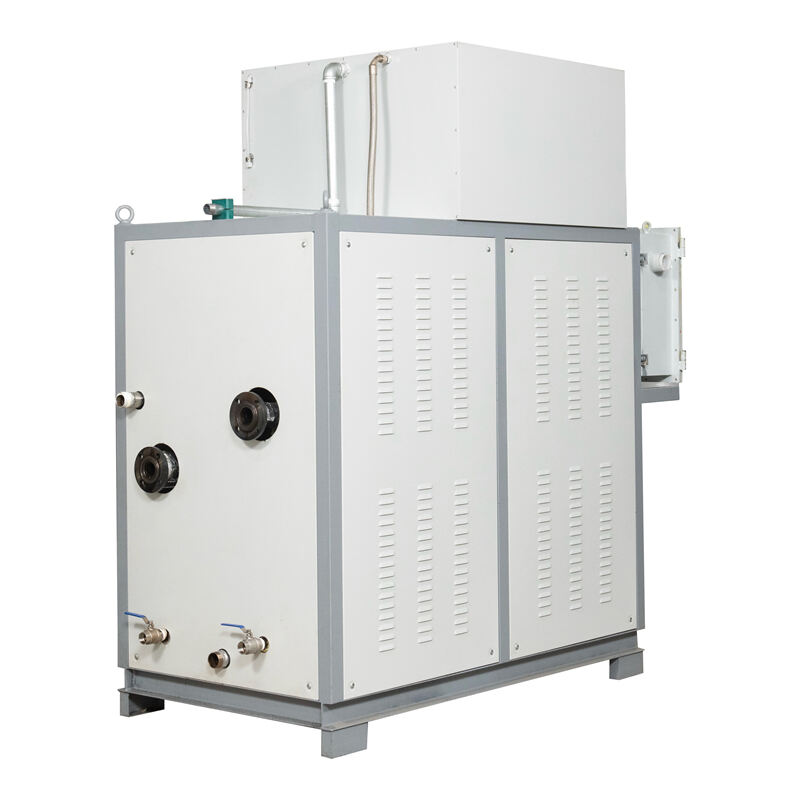

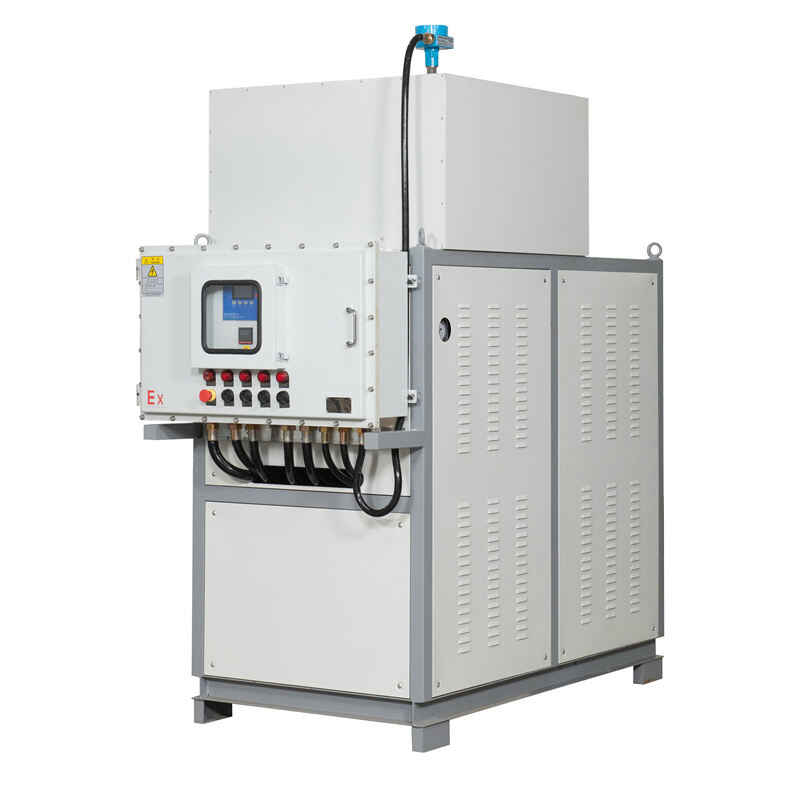

70kW防爆オイルモールド温度コントローラー — 要求の厳しい産業向けの安全で精密な高温制御
動作原理
このオイル式温度コントローラーは熱伝導油を媒体として使用します。システムは電気加熱モジュールによって油を加熱し、高温ポンプを使用して金型やプロセス設備に循環させます。その防爆構造は、可燃性ガスや粉塵が存在する環境での安全な操作を保証し、密封された部品と認定された防爆電気エンクロージャーを使用しています。
極限の安全性のために設計された
ATEX/IECEx Ex d IIC T4規格に認証されており、当社の熱媒体システムは不安定な環境における点火リスクを排除します。三重保護設計には次の要素が含まれます：
- 防爆キャビネット: 圧縮空気吹き払いシステム付き8mm厚のステンレス鋼制コントロールキャビネット
- 本質的に安全な回路: バリア保護センサー（RTDクラスA）およびリミットコントローラー
- 防炎部品: 鋳鉄製ヒーター・ジャケットと10バールの圧力に対応する爆発緩和弁
適合性: ディレクティブ 2014/34/EU (ATEX)、NFPA 496、およびIEC 60079のゾーン1危険区域向け。
高精度な熱性能
- 高速加熱: 70kWのインコロイシースヒーターで≤3°C/分のランプレートを実現（0-350°C）
- マイクロ度レベルの安定性: Siemens PLCによる適応アルゴリズムを使用した±0.5°CのPID制御
- 最適化された熱伝達: 接着式プレート熱交換機（316Lステンレス鋼）で95%の熱効率を達成
腐食環境における耐久性
- 工業用ポンプシステム：鋳鉄製遠心ポンプ（流量20m³/h）で、400°C対応の機械シール付き
- 防錆配管：PTFEライニング付きの無継ぎ目SUS304配管で、酸/アルカリに耐性（pH 2-12）
- 長寿命化：化学ストレステストで検証された30,000時間のMTBF（平均故障間隔）
| モード | YDM-70Y |
| 温度制御範囲 (°C) | 室温 - 200°C |
| 温度制御モード | PID制御 |
| 電源(v) | 三相四線 380V 50HZ |
| 熱伝達媒体 | JD320 ターミナルオイル |
| 冷却モード | 間接冷却（ソレノイドバルブ制御） |
| 熱力 (KW) | 70 |
| ポンプ流量 (L/min) | 1000 |
| モーター出力 (kw) | 11 |
| ポンプ圧力 (kgf/cm²) | 3.6 |
| 冷却水管 | DN40 |
| 全長×全幅×全高 (L×W×H) mm | 1900*900*2200 |
| 重量 (kg) | 800 |
| 業界 | プロセス例 | イーディの価値 |
| 化学加工 | 重合反応器、蒸留塔 | 静電気誘発爆発を溶剤環境で防止します |
| リチウム電池の生産 | 電極カレンダリング、セパレータコーティング | ±1°Cの均一性がコーティングの一貫性を確保します |
| 航空宇宙用複合材料 | オートクレーブによる事前加熱、炭素繊維の硬化 | エポキシ樹脂の架橋に必要な350°Cの安定性 |
| 特殊コーティング | 軍用車両用スプレーブース、粉末塗装ライン | ATEX認証はMIL-STD-882の安全性要件を満たしています |
| 薬剤類 | 真空ドライヤーの温度管理、合成容器 | ASME BPE準拠の材料トレーサビリティ |
- 20年以上の製造経験があり、全世界に輸出
- ご自身のアプリケーションニーズに合わせたカスタマイズが可能です
- CEおよびISO認証を取得しており、信頼性のある品質で定評があります
- グローバルサポート: 24時間年中無休のリモート診断 + EU/NA地域での48時間緊急対応
Yide Machineryの70kW防爆オイル温度コントローラーは、高温・高リスク用途における信頼できるパートナーです。化学プロセスから精密成形まで、お客様のニーズに合わせた業界トップクラスの熱制御ソリューションを提供します。
