Chlazení dynamometru: Proč chladicí věž selže, když teplota mokrého teploměru dosáhne 40 °C

Skutečná konverzace s klientem, která odhaluje zásadní princip průmyslového chlazení

Nedávno se k nám obrátil zákazník s požadavkem na chlazení svého dynamometru. Parametry vypadaly jednoduše:

- Vstupní teplota vody: 40 °C

- Výstupní teplota vody: 25 °C

- Průtok: 6000 L/h (6 m³/h)

Zeptal se: „Bude fungovat chladicí věž?“

Zeptali jsme se na místní klimatické podmínky. Jeho odpověď zněla: „Teplota mokrého teploměru je 40 °C.“

V tu chvíli bylo řešení pomocí chladicí věže úplně vyloučeno. Jedinou životaschopnou možností je chladič.

Tento článek vysvětluje proč – a popisuje klíčové principy chladicích věží, teploty mokrého teploměru a chladičů pro chlazení dynamometrů.

1. Proč potřebuje dynamometr intenzivní chlazení?

Dynamometr (nebo „dyno“) měří točivý moment, otáčky a výkon motorů, elektrických motorů nebo jiných rotačních strojů.

Vířivé a hydraulické dynamometry jsou zvláště náročné: téměř veškerý pohlcený mechanický výkon přeměňují na teplo.

- Příklad: Při zátěžovém testu plného výkonu u motoru o výkonu 100 kW generuje dynamometr přibližně 100 kW tepla.

- Bez účinného odvádění tepla se dynamometr přehřívá → posun měření → poškození nebo porucha komponent.

Spolehlivý chladicí systém je proto povinný pro testovací buňky s dynamometry. Dvě nejběžnější řešení jsou chladící věže a vodou chlazené chladiče.

2. Chladící věž: Nízká cena, ale se smrtelným omezením

Chladící věž odvádí teplo pomocí výparného chlazení. Teplá voda je rozstřikována přes vyplňovací médium, zatímco vzduch proudí skrz něj. Malá část vody se vypaří, čímž absorbuje skryté teplo a snižuje teplotu zbývající vody.

„Achillova patní šlacha“ – teplota mokrého teploměru

Mokrobulbová teplota je psychrometrická veličina. Jednoduše řečeno: je to nejnižší teplota, které lze dosáhnout odpařovacím chlazením.

- Pokud je okolní mokrobulbová teplota 28 °C, chladicí věž nedokáže vyrobit vodu chladnější než 28 °C (v praxi je reálný limit mokrobulbová teplota + 3 až 5 °C).

- Pokud je mokrobulbová teplota 40 °C, je teoretická minimální výstupní teplota ≥43 °C (přístup 3 °C za ideálních podmínek).

Cílová výstupní teplota zákazníka je 25 °C – o celých 18 °C pod mezí stanovenou mokrobulbovou teplotou.

Žádná chladicí věž tohoto požadavku nesplní, bez ohledu na její rozměry či cenu. Zákony odpařovacího chlazení to činí fyzikálně nemožným.

Hlavní závěr: Výstupní teplota chladicí věže je vždy vyšší než okolní mokrobulbová teplota.

3. Vodou chlazený chladič: nezávislé na klimatu, přesné chlazení

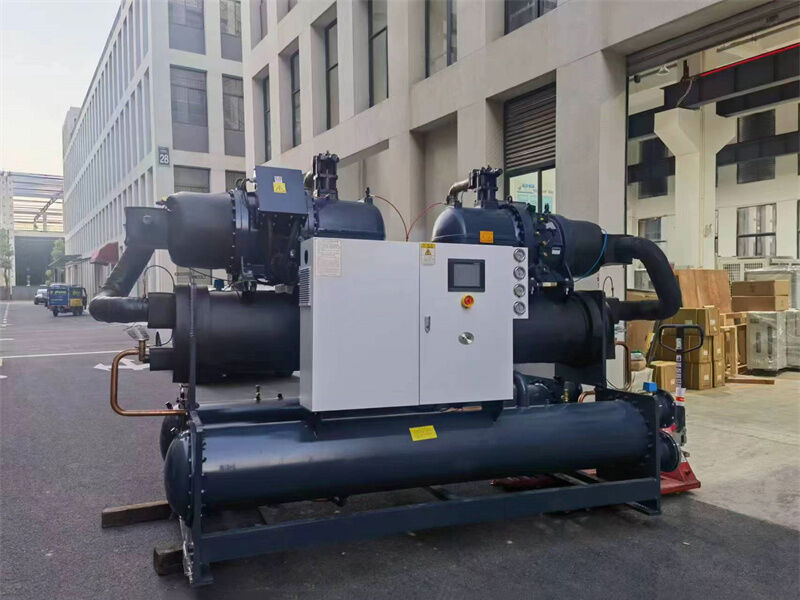

Vodou chlazený chladicí stroj využívá parní kompresní chladicí cyklus (kompresor, výparník, kondenzor, expanzní ventil) – stejný princip jako klimatizační zařízení nebo lednička.

- Teplota okolního vzduchu měřená vlhkým teploměrem nemá vliv na teplotu vycházející chlazené vody.

Ať je venku 40 °C nebo 50 °C, chladicí stroj dokáže stále spolehlivě dodávat vodu o teplotě 7 °C, 15 °C nebo 25 °C podle nastavení.

- Kondenzor chladicího stroje skutečně vyžaduje chlazení (často prostřednictvím samostatní věžové chladící jednotky nebo suchého chladiče), avšak výparník produkuje chlazenou vodu přesně stanovené teploty, nezávisle na venkovních podmínkách.

Použití pro požadavek zákazníka (40 °C → 25 °C, 6 m³/h)

- Požadovaný chladicí výkon ≈ 104 kW

- Věžová chladící jednotka toto není schopna zajistit. Vodou chlazený šroubový nebo spirálový chladicí stroj tento úkol zvládne snadno a udržuje přesnost ±1 °C, což je nezbytné pro opakovatelné zkoušky na dynamometru.

4. Doporučená řešení pro chlazení dynamometru

Řešení	Vhodné pro	Výhody	Nevýhody
Pouze věžová chladící jednotka	Nízká teplota mokrého teploměru (≤28 °C) a mírné požadavky na výstupní teplotu (např. stačí <35 °C)	Nízká počáteční cena, nízký provozní příkon	Závislé na klimatu; v létě stoupá výstupní teplota
Pouze vodou chlazený chladič	Vysoká teplota mokrého teploměru nebo přesná regulace teploty (např. 25 °C ±1 °C)	Stabilní, přesná a nezávislá na klimatu	Vyšší počáteční cena, vyšší spotřeba elektrické energie
Chladicí věž + chladič zapojené sériově	Velké dynamometrické laboratoře, které potřebují jak úspory energie, tak zaručený provozní výkon v létě	Chladicí věž předchlazuje vodu, chladič ji dochlazuje na požadovanou teplotu – nejvyšší celková účinnost	Složitější systém, větší zábor plochy

Pro případ zákazníka (mokrý teploměr = 40 °C, požadovaná teplota = 25 °C) je jediným proveditelným řešením chladič s vodním chlazením (nebo chladič se vzduchovým chlazením, pokud není k dispozici chladicí voda pro kondenzátor, avšak vysoké okolní teploty snižují účinnost chladičů se vzduchovým chlazením).

5. Proč si prostě nekoupit chladicí věž?

„Tonnáž“ chladicí věže je definována za standardních podmínek:

- Vstupní teplota 37 °C, výstupní teplota 32 °C (ΔT = 5 °C), teplota mokrého teploměru 28 °C.

Zátěž zákazníka má rozdíl teplot (ΔT) 15 °C – tedy třikrát větší. I za normální teploty mokrého teploměru by standardní chladicí věž o průtoku 6 m³/h byla značně nedimenzovaná; vyžadovala by se věž o průtoku 15–20 m³/h.

Avšak při teplotě mokrého teploměru 40 °C žádná chladicí věž nedokáže dosáhnout výstupní teploty 25 °C, bez ohledu na její velikost. Fyzikální principy evaporačního chlazení selhávají.

6. Závěr

- Chlazení dynamometrů – zejména vírových a hydraulických – vyžaduje stabilní a vysokovýkonnostní odvod tepla.

- Chladiče fungují pouze v suchých a chladných klimatických podmínkách s mírnými požadavky na teplotu. Jejich výkon je přísně omezen teplotou mokrého teploměru.

- Chladiče s vodním chlazením nejsou omezeny teplotou mokrého teploměru. Dodávají přesné výstupní teploty (např. 25 °C) spolehlivě, což je činí preferovanou volbou pro přesné dynamometrické zkoušky.

Pamatujte: Pokud je teplota mokrého teploměru ve vaší lokalitě 40 °C, očekávat od chladiče dodávku vody o teplotě 25 °C je stejné jako očekávat, že bude vaše domácnost udržovat teplotu 25 °C v zimě bez vytápění – to porušuje fyzikální zákon.

Při výběru chladicího zařízení pro dynamometr (nebo jakýkoli průmyslový proces) vždy uveďte tyto parametry:

Vstupní teplota, výstupní teplota, průtok (návrhová letní teplota mokrého teploměru pro danou lokalitu).

Pomáháme zákazníkům vyhnout se řešením, která jsou „levná, ale nepoužitelná“. Pro spolehlivé a přesné chlazení dynamometru – zvolte chladič s vodním chlazením.

Napsal tým průmyslových chladicích techniků – specializující se na přesnou regulaci teploty pro dynamometry, indukční ohřev, lasery, vstřikovací stroje a další.
